AIR LOCKER 2/2
続きです。

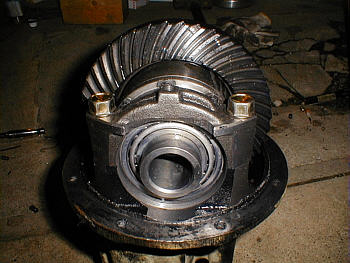

デフキャリアに、ベアリングを組んだ本体を合体。
この時、キャップのボルトはまだ仮締めです。

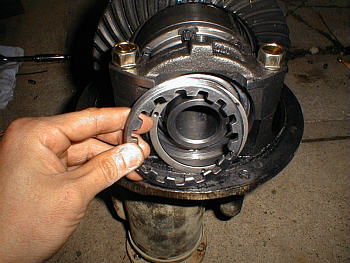

アジャスターの内側に、プレートを入れます。
このプレートで、エアを送るシールを固定しています。

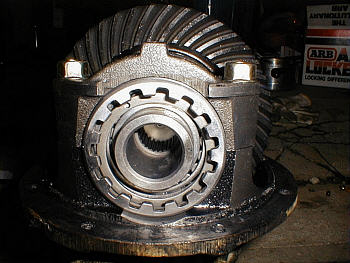

この状態で、バックラッシュを取ります。
シールを組んでからだと、どうしてもプレロードが重くなるので正確な調整は出来ません。

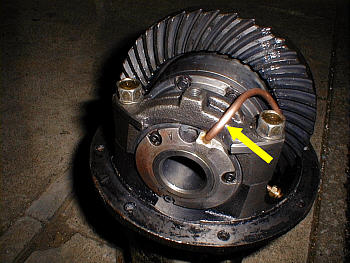

シールを組み付けます。
矢印の部分は、パイプと干渉するのでキャップを少し削ってやります。
写真では未加工ですが・・・。
＃後で、も一回バラして削りました。

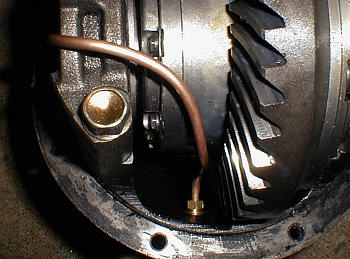

デフキャリアにコネクターを付けて、パイプを配管します。
付属のパイプはかなり余裕がありました。回転部分に干渉しないように曲げて、少し切り縮めて配管したのがこの写真です。
後は元通りホーシングに組み付けるだけ♪♪。
室内にコンプレッサーを取付て、ハーネス&スイッチを取説を見ながら配線。
コンプレッサーの配線には、リレーを使って電源を取る事をお勧めします。
最後にエア漏れと作動確認をしたら完成ですね。
